自動光學檢測用的工業相機
全新一代工業相機
IPL線掃描的優勢：
-
高解析成像：採用緊密距離的線掃描方法，配合SELFOC透鏡陣列（SLA），以高達20KHz*的掃描速度捕捉無與倫比的1:1晶瑩清晰高解析度影像。
-
極低輪廓：34.2 厘米 x 6.35 厘米 x 6.69 厘米。更符合您的物流需求。
-
更少維護困擾：耐用的陽極氧化鋁外殼，更少的運動部件 = 節省維護成本。易於更換意味著更少的維護困擾。
IPL 工業攝影機產品系列：
Model # | Scan Width | Illumination | Spectrum | Interface |
|---|---|---|---|---|
IPL S206-0259-CICL | 259 mm | Built-in 30° Bright Field (Controllable) | Red, Green, Blue, Near-Infrared (Controllable) | Camera Link |
IPL S206-0259-CICL | 259 mm | 內建30°明場（可控制） | 紅色、綠色、藍色、近紅外線（可控制） | 相機連結 |
IPL S206-0518-CICL | 518 mm | Built-in 30° Bright Field (Controllable) | Red, Green, Blue, Near-Infrared (Controllable) | Camera Link |
IPL S206-0518-CICL | 518 mm | 內建30°明場（可控制） | 紅色、綠色、藍色、近紅外線（可控制） | 相機連結 |
IPL S206-XXXX-XXXX | CUSTOM | CUSTOM | CUSTOM | Camera Link |
IPL S206-XXXX-XXXX | 自訂規格 | 自訂規格 | 自訂規格 | 相機連結 |
IPL 工業相機應用範疇：
印刷電路板檢測
晶圓檢測
電動車陽極電池銅箔檢測
表面檢測的機器視覺
-
晶圓檢測
-
印刷電路板檢測相機（用於 PCB 檢測系統）
-
液晶面板檢測
-
表面貼裝技術檢測相機（SMT 檢測）
-
電動車電池銅箔檢測相機
-
大型面板玻璃檢測
-
OLED 面板檢測
-
印刷機檢測
-
紡織品檢測
-
利用機器視覺檢測平面中等到大型物體的AOI系統。
IPL 工業相機規格
-
影像解析度：600 dpi
-
影像顏色：紅、綠、藍、白
-
掃描速率：100-20kHz 線/秒（單色模式最大掃描頻率）
-
扫描速度: 單色模式下最高每分鐘 45.68 米
-
操作溫度：0-50°C
-
像素時鐘頻率：8 MHz 固定
-
曝光控制：50 µs - 10 ms
-
位元深度解析度：8 位元 / 12 位元
-
掃描寬度：0.259 公尺（根據需求可客製化）
-
工作距離：15.27 公釐
-
焦深：+/- 0.6 公釐
-
雙電源供應：主板 5V、LED 陣列板 24V
-
影像擷取觸發：內部或外部觸發線速率和曝光時間
-
相機連接：26-pin MDR - SDR
-
LED 照明控制：內建四個30°亮場照明光源，具有完全軟體控制
-
一體式設計：感測器陣列、影像處理、照明源和鏡頭
-
非常低輪廓：342公厘x 63.5公厘x 66.85公厘
259公厘
掃描寬度
（可定制）
342公厘
全長
（可定制）
獨特的工業相機，搭載1:1水晶清晰影像擷取
許多傳統的線掃描和區域掃描相機在鏡頭變形方面存在問題。CCD線掃描相機使用傳統鏡頭，會出現桶形變形、墊形變形、暗角和色差等問題。
CMOS Sensor 公司設計了工業近距線掃描器(IPL)，以解決這些典型的線掃描相機問題，並為您提供1:1準確的影像擷取。
工業近距線掃描器採用近距離掃描方法，可捕捉不間斷的1:1準確高解析度影像。
重疊放置感測晶片可實現全面掃描，無需光孔
類似競爭的掃描器將感測器並排堆疊，這種設計技術稱為感測器對齊，這導致感測器之間存在非常細微的光孔。然後，他們依賴軟體來校正這種限制。
IPL 在設計層面消除了這些光孔：IPL 的 18 個感測晶片略微重疊，實現了均勻全面的掃描。這種設計方法確保您的機器視覺不會出現可能導致微小缺陷滑過的光孔。
典型競爭對手的感測器對齊設計會造成微小的光孔。
IPL 的設計具有全面的光學覆蓋。
高掃描線速率捕捉組裝線上快速移動的物體
傳統的區域掃描相機配置使用單個區域掃描相機需要更長時間。一行物體等待檢測，因為單個區域相機或者被掃描的物體需要反覆調整位置以拍攝多張圖像以進行全面覆蓋。
這些區域掃描相機有更多的移動部件，容易出現組裝和維護上的困擾。為解決這個問題，CMOS Sensor Inc開發了一款能夠以高達20 KHz*的線速率捕捉1:1準確的二維圖像的600 DPI寬線掃描相機。
IPL能夠在輸送帶運行時捕捉和傳輸高分辨率的檢測圖像，從而實現更高效的質量控制。
*20KHz的線速是IPL單色模式和彩色快速掃描模式的最大掃描速度。
省去整合多個相機的煩惱：一款優雅的線掃描相機為您的大面積機器視覺系統提供解決方案
AOI系統在傳統上經常依賴多個線掃描相機或多個區域掃描相機進行較大平面表面的檢測。
傳統的配置需要將每個相機正確對準，以實現對被檢測物體的完整圖像覆蓋。通常，每個檢測相機都與自己的個別計算機相連。
傳統配置複雜繁瑣。
但隨著更多的相機和更多的設備，帶來了更多的成本、更多的後勤麻煩，如果其中一個相機停止工作，還會帶來更多的維護困擾。使用多個線掃描相機可能會增加缺陷和生產延誤的風險。
利用IPL的掃描方法優勢，節省部分依次維護所帶來的麻煩和成本，這是傳統多線掃描相機配置所無法實現的。
微像科技股份有限公司的IPL旨在簡化您的AOI系統的大面積線掃描過程。
IPL則簡單易用。
使用可軟體控制的彩色線掃描相機，為您的AOI系統帶來彩色成像。
現在的IPL完全支援紅、綠、藍和白光照明，並擁有高解析度的彩色影像擷取。
內建的4個LED亮場照明可完全透過軟體進行設定。
使用CMOS感測器實現快速影像數據傳輸
相較於傳統的CCD線掃描相機，CMOS線掃描相機的數據傳輸速度更快。
每個IPL線掃描相機單元使用了來自公司突破性C206線掃描感測器系列的18個CMOS感測器。
鋁陽極處理外殼：堅固地包覆，部件少 = 節省維護成本
整合設計意味著較少的移動部件和更容易的模組更換。這線掃描器將感測器陣列、影像處理、光源和鏡頭都整合在一起，為您節省成本和麻煩。
大範圍的線掃描寬度，適用於您的大型、平面 AOI 設備
IPL 線掃描相機模組設計完美結合，可增加掃描寬度達 3 公尺。因此，非常適合應用於大型、平面的機器視覺應用。
採用大型線掃描寬度，以應對您的大型、平面表面 AOI 設備

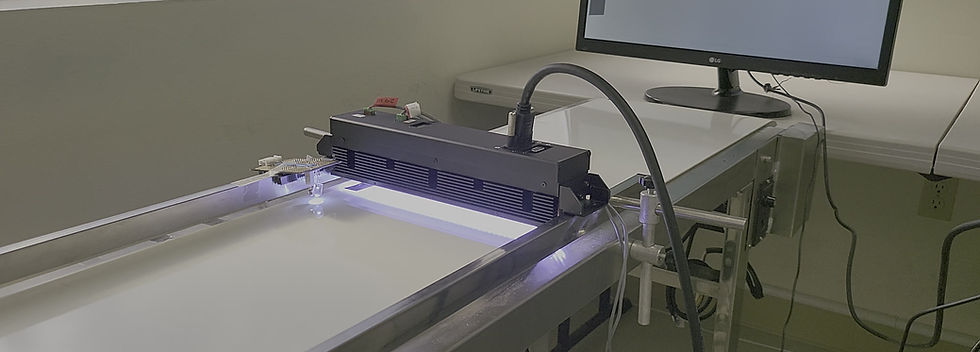

IPL 線掃描相機支援多種檢測方法。以下將展示兩種常見的方法。第一種方法是傳輸線設置，檢測面板通過輸送帶線上的靜態 IPL 相機。
第二種方法稱為平台式，與第一種相反，即 IPL 相機從靜態面板的一端移動到另一端。
IPL 和其他許多機器視覺相機一樣，使用單行感測器像素逐行捕捉檢測對象的影像。在外部信號（稱為幀觸發脈衝或 FTP）被激活後，線掃描相機開始掃描像素的行。
IPL 的像素感測器從內置的 RGB 照明接收檢測對象的反射光，當對象沿著輸送帶移動（或當 IPL 線掃描相機在對象上移動）時。IPL 的像素數據隨後通過相機連接傳輸到安裝在個人電腦上的幀擷取器，該詳細影像準備進行軟體分析。
